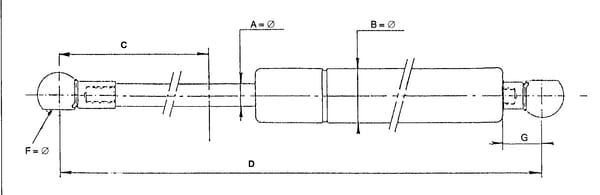

Forță de lucru: 200
Lungime totală: 500
Cursă tijă: 207,5
Diametru tijă: 8
Diametru cilindru: 18
Tip montare - conexiune pe partea tijei: Bilă
Lățime montare - conexiune pe partea tijei: 10
Diametru montare - conexiune pe partea tijei: 10
Diametru filet - conectare tijă: M10
Tip montare - conexiune pe partea cilindrului: Bilă
Lățime montare - conexiune pe partea cilindrului: 10
Diametru montare - conexiune pe partea cilindrului: 10
Diametru filet - conectare cilindru: M10
Lungime filet - conectare cilindru: 21,5
Cod tip: C
